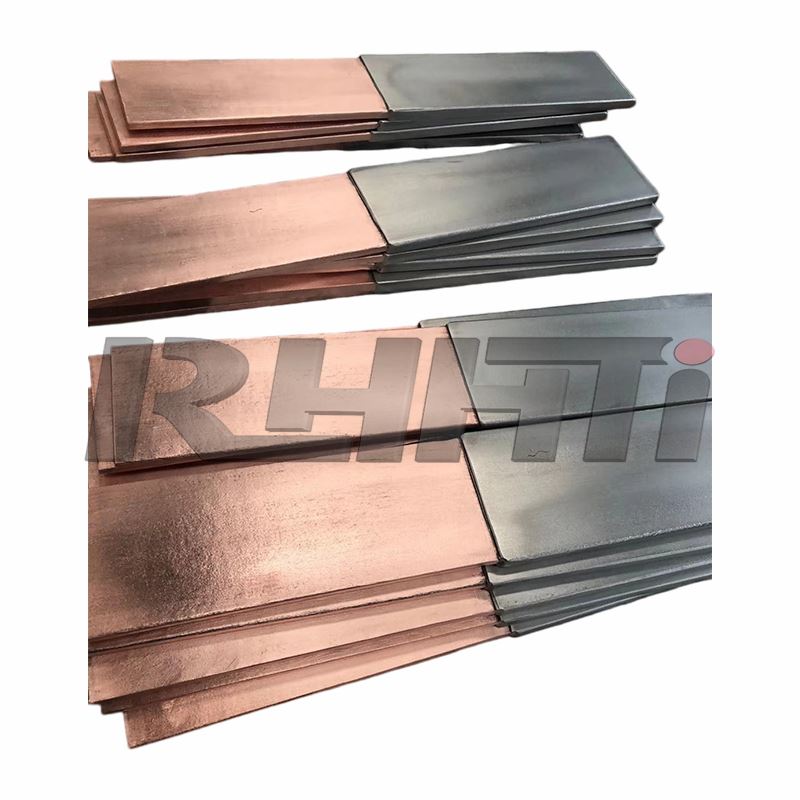

Introducción del producto

Nuestra placa de cobre compuesto de objetivo volador adopta tecnología compuesta metalúrgica de soldadura por explosión + laminado en caliente, revestimiento exterior de titanio puro Grado 2 (UNS R50400), núcleo interno C11000 ETP de cobre electrolítico de alta -pureza (Cu mayor o igual a 99,99 %), resistencia al corte de la interfaz mayor o igual a 135 MPa sin delaminación, totalmente compatible con el estándar de cobre ASTM B152, el estándar de titanio ASTM B265 y GB/T 12769 especificación de material revestido bi-metálico. Es el panel conductor del marco central del objetivo volante de cátodo de galvanoplastia PCB VCP, utilizado para fabricar marcos laterales de objetivo volador, placas divisorias conductoras intermedias y placas base de montaje de clip. El núcleo interno de cobre proporciona una conductividad eléctrica ultra-alta para eliminar grandes-caídas de voltaje de corriente; la capa exterior de titanio sin costuras entra en contacto directo con la solución ácida de revestimiento de sulfato de cobre, aislando completamente la matriz de cobre del electrolito corrosivo para detener la oxidación del cobre, el desprendimiento de polvo de cobre y la contaminación del líquido del baño.

A diferencia de la placa sólida de cobre puro, la placa sólida de titanio, la barra voladora de cobre revestida de titanio y todas las placas de ánodo electrolítico (Ru-Ti/Ir-Ta/PbO₂/MnO₂/aleación de plomo/ánodo de acero): esta placa de cobre compuesto es una materia prima de lámina plana especialmente para cortar y mecanizar componentes del marco del objetivo volador. El panel sólido de cobre puro se oxida fácilmente y genera polvo de cobre después de una inmersión prolongada-, lo que provoca perforaciones y defectos en la PCB; una sola placa de titanio tiene una resistividad extremadamente alta, lo que genera un espesor de cobre muy desigual en las placas de PCB; Las placas anódicas son electrodos electrolíticos positivos para la reacción de oxidación, completamente diferentes de la placa compuesta estructural conductora del cátodo. Soporte completo para el procesamiento de corte, fresado y perforación CNC; el área del borde se puede fresar para pelar la capa de titanio y exponer el núcleo de cobre para una conexión conductora de cobre-a-de baja-resistencia de cobre. La vida útil estable alcanza de 4 a 7 años con una producción continua de revestimiento de VCP de alta corriente las 24 horas, superando con creces los paneles objetivo voladores de cobre sólido. Personalización completa del espesor total, espesor del revestimiento de titanio, longitud y ancho de la placa en blanco, tamaño del borde de cobre expuesto según el tamaño del dibujo del marco del objetivo volador del cliente. Tenemos más de 10 años de experiencia en la producción de placas planas compuestas de Ti-Cu para el mecanizado de objetivos volantes VCP, compatibles con los equipos de revestimiento vertical convencionales JET, KINWA, MEC y EVERITECH, ampliamente suministrados a fabricantes de PCB rígidos multicapa HDI, FPC a nivel mundial.

Parámetro del producto

Elemento de parámetro	Especificación estándar industrial específica
Estructura de capa compuesta	Capa exterior: titanio puro Grado 2 UNS R50400; Núcleo interno: C11000 ETP cobre electrolítico Cu Mayor o igual al 99,99%
Artesanía de conformado compuesto	Soldadura por explosión + unión metalúrgica por laminación en caliente de múltiples-pasadas
Resistencia al corte de la interfaz	Mayor o igual a 135 MPa, inspección completa ultrasónica sin espacios internos ni delaminación
Estándares ejecutivos	ASTM B152, ASTM B265, GB/T 12769 estándar de placa revestida de bi-metal
Rango personalizado de espesor total de placa compuesta	6 mm / 8 mm / 10 mm / 12 mm / personalizado
Espesor del revestimiento de titanio opcional	0,8 mm/1,0 mm/1,2 mm/1,5 mm
Tamaños estándar de placas en blanco	1000×600mm / 1200×800mm / personalizado en cualquier largo y ancho
Opción de mecanizado de bordes	Capa de titanio de la tira de fresado CNC, expone la superficie de contacto conductora del núcleo de cobre puro
Equipo aplicable	VCP vertical continuo PCB línea de revestimiento de cobre cátodo marco de objetivo volador, placa base de clip, partición conductora
Baño de revestimiento a juego	Líquido de recubrimiento de sulfato de cobre ácido de ácido sulfúrico con trazas de iones de cloruro
Rango de carga actual de trabajo	Conducción de corriente grande estable de 0 a 1800 A
Temperatura de trabajo continua	Inmersión en baño de placas de larga duración-de 40 a 60 grados
Vida útil nominal	De 4 a 7 años en una producción de revestimiento continua e ininterrumpida las 24 horas
Característica única principal	Núcleo de cobre de alta-conductividad + revestimiento de titanio totalmente resistente a ácidos y cloruros, cero contaminación de polvo de cobre en la solución de revestimiento, ciclo de servicio largo, bajo costo de mantenimiento-a largo plazo para marcos de objetivos voladores
Piezas de soporte a juego	Clips de sujeción para PCB de aleación de titanio, barra volante conductora revestida de Ti-Cu, placas de ánodo de titanio Ir-Ta/Ru-Ti MMO

Ventajas principales del producto

01/

Compuesto metalúrgico de metal dual, equilibra perfectamente la alta conductividad y la resistencia total a la corrosión ácida. El núcleo interno de cobre ETP retiene la máxima conductividad industrial, minimiza la caída de voltaje bajo operación de alta-corriente, garantiza una distribución uniforme de la corriente en todas las placas PCB suspendidas y estabiliza la tolerancia del espesor del cobre dentro de ±6 %. El revestimiento exterior de titanio de grado 2 separa completamente el núcleo de cobre del líquido de revestimiento ácido corrosivo, eliminando fundamentalmente los defectos de oxidación y desprendimiento de polvo de cobre de las placas de marco de cobre sólido, reduciendo la tasa de rechazo de PCB causada por poros e imperfecciones en la superficie.

02/

Unión integral por laminación en caliente por explosión, interfaz estrecha sin separación de capas intermedias. Adopte primero la soldadura por explosión de alta-energía para lograr una combinación metalúrgica de nivel atómico- entre titanio y cobre, luego laminación en caliente de múltiples-pasadas para compactar capas compuestas, resistencia al corte de la interfaz mayor o igual a 135 MPa. Puede soportar vibraciones oscilantes recíprocas a largo plazo-, fluctuaciones del ciclo térmico y grandes impactos de corriente sin delaminación; cada placa terminada por lotes pasa una detección de fallas 100% ultrasónica para eliminar espacios ocultos entre capas.

03/

Vida útil más larga y frecuencia de mantenimiento de los blancos voladores drásticamente reducida en comparación con el panel de cobre sólido. La placa del marco de los blancos voladores de cobre sólido puro necesita desmontaje, pulido y re-pasivación cada 3 a 6 meses, y se corroerá y adelgazará severamente después de solo 2 a 3 años, lo que requerirá el reemplazo del marco completo; La capa exterior de titanio de la placa de cobre compuesto Ti-Cu no se corroe en un baño de revestimiento de cobre ácido, solo se requiere una simple limpieza regular de la superficie, la vida útil se extiende a 4 a 7 años, lo que reduce la frecuencia de reemplazo del marco del objetivo volador en más de un 60%, lo que ahorra una gran cantidad de mano de obra y costos de reemplazo de la solución de revestimiento.

04/

Personalización OEM de placa en blanco completa, mecanizado secundario CNC sencillo para todos los marcos de objetivos voladores Admite espesor compuesto total personalizado, espesor del revestimiento de titanio, longitud y ancho de placa en blanco en bruto según los dibujos CAD del objetivo volador del cliente. La superficie de la placa se puede cortar, fresar y perforar libremente con CNC para hacer marcos laterales, bases de clips y particiones conductoras; Los bordes de cobre expuestos fresados realizan una conexión conductora de cobre-cobre con la barra voladora de Ti-Cu, evitan la alta resistencia de contacto y los riesgos de chispas eléctricas causados por el contacto de titanio-titanio, compatible con todos los conjuntos de objetivos voladores VCP de las principales marcas sin modificación del equipo.

Escenarios de aplicación

Esta placa de cobre compuesta de objetivo volador de Ti-Cu de grado 2 es la placa de materia prima mejorada de larga duración-que se utiliza especialmente para mecanizar marcos de objetivo volador de cátodos de líneas automáticas de revestimiento de cobre de PCB continuo vertical VCP. Ampliamente procesado en marcos laterales de objetivos voladores, placas base de montaje de clip, particiones conductoras intermedias para revestimiento masivo de PCB FR4 rígido multicapa, galvanoplastia de placa flexible FPC ultrafina, HDI de alta relación de aspecto ciego/enterrado mediante relleno y líneas de producción de revestimiento de cobre de precisión inversa de pulso de sustrato IC. Combinado con clips de sujeción de titanio y barras volantes conductoras revestidas de Ti-Cu para formar un conjunto completo de objetivo volante de cátodo VCP anticontaminación, elimina la fuente de contaminación del polvo de cobre dentro de los tanques de revestimiento, mejora el rendimiento del producto terminado de PCB y reduce el gasto diario en consumibles de producción.

Detalles de producción

01.

Hoja de titanio de grado 2 certificada y materias primas de lingotes de cobre de alta-pureza C11000. La materia prima de titanio cumple con la norma ASTM B265 UNS R50400; El núcleo de cobre adopta cobre electrolítico con bajo -oxígeno ASTM B152, la prueba de pureza espectral en línea garantiza Cu mayor o igual al 99,99%, rendimiento conductivo estable sin aumento de resistencia bajo carga de corriente grande a largo plazo-.

02.

Soldadura por explosión + artesanía de conformado de compuestos laminados en caliente de múltiples-pasos Unión por explosión de alta-energía para formar una interfaz metalúrgica; laminado en caliente de múltiples pasadas para controlar la tolerancia del espesor del revestimiento de titanio ±0,05 mm; La placa compuesta terminada se somete a un tratamiento térmico de alivio de tensión para eliminar la tensión compuesta residual interna y evitar grietas durante el doblado y mecanizado CNC.

03.

Inspección completa de la placa terminada antes de la entrega. Cada placa compuesta de cobre en blanco pasa la detección de fallas de delaminación compuesta ultrasónica, la prueba mecánica de resistencia al corte de la interfaz, la prueba de uniformidad de la resistencia de toda la placa, la prueba de envejecimiento anticorrosión por inmersión en ácido y cumple totalmente con los estándares internacionales de materia prima para accesorios de galvanoplastia de PCB VCP.

Calificación del producto

Somos fabricantes profesionales de placas de cobre compuestas de objetivos voladores revestidas de explosión de Ti-Cu de grado 2 con licencias de producción completas y un laboratorio independiente de pruebas de materiales compuestos metálicos. Todas las placas de cobre compuestas para el mecanizado de objetivos volantes de cátodos VCP se producen de acuerdo con las normas de materiales revestidos de bi-metal ASTM B152, ASTM B265 y GB/T 12769. Admite la inspección de la autoridad de pureza de titanio y cobre y resistencia de unión de compuestos SGS de terceros-; Podemos proporcionar certificados completos de pruebas de fábrica de titanio y cobre, informes de inspección de compuestos ultrasónicos, documentos de pruebas de resistencia al corte y archivos completos de calificación de fábrica. Todos los productos cumplen con los estándares de control de metales pesados industriales REACH de la UE, son seguros y están calificados para HDI, FPC y fábricas globales de fabricación de PCB de precisión a gran escala.

Entregar, enviar y servir

Embalaje y entrega

Envoltorio completo con película de plástico anti-oxidación + embalaje anticolisión con plataforma de madera sólida, bordes de la placa envueltos con una película protectora anti-deslustre separada para evitar rayones en la superficie exterior de titanio durante el transporte marítimo. Tamaños en blanco estándar en stock con entrega en un plazo de 5 a 7 días hábiles; El espesor total personalizado, el espesor del revestimiento de titanio y las dimensiones en blanco respaldan la producción rápida. Logística de transporte marítimo, aéreo y de carga a granel disponible para una entrega estable en todo el mundo.

Servicio postventa-

Soporte técnico preventa-gratuito y completo: coincidencia del tamaño del dibujo del marco del objetivo volador, selección del espesor del revestimiento de titanio, personalización OEM de la dimensión en blanco de la placa compuesta, orientación de parámetros de barra voladora de Ti-Cu y clip de titanio. Proporcionar orientación técnica de mantenimiento de limpieza regular de superficies de titanio a largo plazo-para marcos de objetivos voladores compuestos mecanizados. Reemplazo gratuito para defectos confirmados de delaminación compuesta de fábrica y fabricación de placas en bruto, cero riesgo de adquisición para los fabricantes mundiales de galvanoplastia de PCB.

Preguntas y respuestas sobre consultas profesionales

P1: ¿Cuál es la diferencia principal entre la placa de cobre compuesta Flying Target, la placa de cobre puro sólido, la barra voladora revestida de Ti-Cu y todos los tipos de placas de ánodo electrolítico?

A1: La placa de cobre compuesta de objetivo volador es una materia prima plana para el mecanizado CNC de componentes del marco del objetivo volador (piezas estructurales del cátodo); La barra voladora revestida de Ti-Cu es una viga transversal conductora larga terminada para el ensamblaje del objetivo volador. La placa de cobre puro sólido tiene alta conductividad pero se oxida fácilmente y desprende polvo de cobre para contaminar el líquido de revestimiento y tiene una vida útil corta. Todas las placas de ánodo son electrodos de reacción electrolítica positiva (Ru-Ti/Ir-Ta/PbO₂, etc.), instalados en el lado opuesto del objetivo volante del cátodo para la reacción de oxidación, función del material y posición de aplicación completamente diferentes. El ánodo con base de acero y aleación de plomo tiene poca conductividad y riesgo de disolución de iones metálicos, no se puede utilizar como placa compuesta conductora de cátodo.

P2: ¿Por qué elegir una placa de cobre compuesta de Ti-Cu en lugar de una placa única de cobre sólido o de titanio sólido para la producción de marcos de objetivos voladores?

R2: La placa de titanio sólida única tiene una resistividad ultra-alta y una caída de voltaje severa bajo una corriente grande, lo que resulta en un espesor de cobre de PCB inconsistente en todo el tanque; La placa de cobre puro sólido entra en contacto directo con el líquido de recubrimiento ácido, se oxida rápidamente para producir polvo de cobre, lo que provoca defectos masivos de orificios en la PCB, requiere un mantenimiento de pulido frecuente y una vida útil corta. La placa compuesta de Ti-Cu resuelve simultáneamente ambos defectos centrales, lo que reduce en gran medida el costo de operación del ciclo completo-de las líneas de producción de VCP.

P3: ¿Se deslaminará la interfaz compuesta de titanio-cobre después de una oscilación del revestimiento a largo plazo-y una operación de gran corriente?

R3: Nuestro producto adopta una unión metalúrgica de nivel atómico-de laminación en caliente y explosión, una resistencia al corte de la interfaz mayor o igual a 135 MPa, pasó la prueba de fatiga por oscilación a largo plazo-y la prueba de envejecimiento por ciclo térmico en frío-caliente, sin riesgo de delaminación en condiciones de trabajo de producción de VCP estándar; Cada placa en blanco pasa una inspección 100% ultrasónica antes de la entrega para eliminar el peligro oculto del espacio interno entre capas.

P4: ¿Podemos personalizar el espesor total de la placa compuesta, el espesor del revestimiento de titanio y el largo y ancho del espacio en blanco?

A4: Se admite personalización OEM totalmente personalizada. El espesor total de la placa compuesta, el espesor del revestimiento exterior de titanio, la longitud y el ancho de la placa en blanco en bruto, el tamaño de mecanizado de cobre expuesto del borde se pueden ajustar completamente de acuerdo con las dimensiones del dibujo CAD del marco del objetivo volador del cliente.

Últimas noticias

Nuestra fábrica se ha centrado en I+D y fabricación de placas en blanco de cobre compuesto revestidas contra explosiones de Ti-Cu de grado 2, especialmente para el mecanizado de marcos de objetivos voladores de cátodos de PCB VCP durante más de 10 años. Optimizamos continuamente la soldadura por explosión y la laminación en caliente de compuestos compuestos para mejorar la compacidad de la unión de la interfaz, estabilizar la uniformidad del espesor del revestimiento de titanio y extender la vida útil-anticorrosión ácida-a largo plazo. Nuestras placas de cobre compuestas de objetivo volador se exportan ampliamente al sudeste asiático, Europa, América del Norte, HDI, FPC y fábricas de fabricación de PCB rígidos multicapa, estableciendo relaciones de cooperación estables a largo plazo-con docenas de grupos industriales internacionales de circuitos electrónicos.
